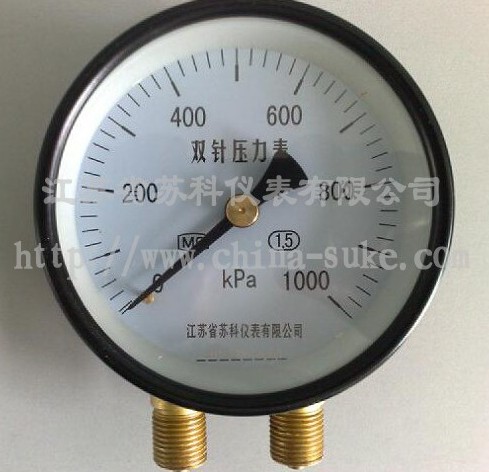

YZS-102雙針壓力表主要用于機車車輛上用來測量液壓系統或儲氣缸的壓力，也可用于對銅合金、錫鉛合金釬焊無腐蝕性，非結晶和凝固的各種介質的壓力測量。雙針壓力表可同時測量兩個相同或不相同（兩者之差一般應不大于標度范圍上的限制的1/3）的壓力。
結構原理
1、儀表由兩套各自獨立的測量系統和指示裝置等組成。
2、儀表的工作原理是基于彈性元件（測量系統中的彈簧管）的彈性變形。即在被測介質的壓力作用下，迫使兩彈簧管之末端各自產生相應的位移，借助于拉桿經此輪傳動機構的傳動并予放大，由固定于此輪軸上的紅、黑指針將兩個被測值分別在刻度盤上指示出來。

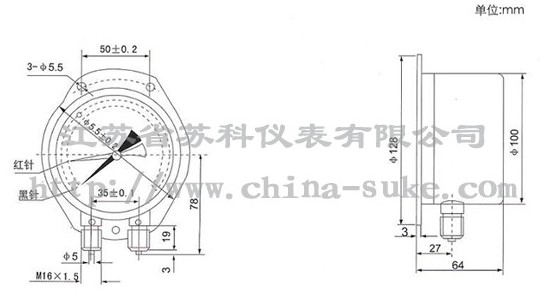

外形尺寸
主要技術指標
型號 |
精度等級 |
使用環境條件 |
溫度影響 |
測量范圍（Kpa） |
YZS-102 |
1.5 |
5~60℃，相對濕度不大于80% |
使用溫度如偏離20±5℃時，其溫度附加誤差不大于0.4%10℃ |
0~1000 0~1200
0~1600 0~2500 |
|
